フロアパネル

密閉式半密閉式
  • 特長
  • 製品情報
ラインアップも充実したフロアパネル。

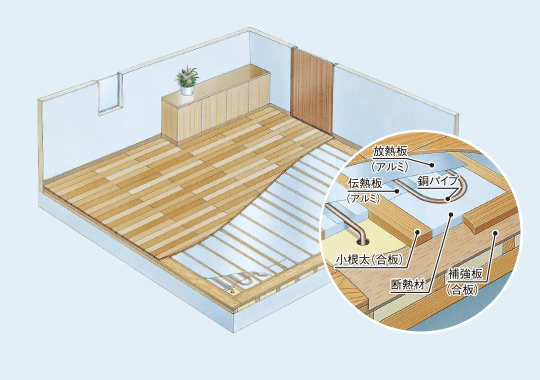

小根太一体型銅配管パネル。
303mmピッチで釘打ち可能な小根太ゾーンを設けています。

充実のラインアップ。
1畳用から廊下用まで、全5種類のパネルをご用意しました。

持ち運びラクラク軽量パネル。
6kgと軽量なため持ち運びも簡単です。(1畳タイプ)

フロアパネル施工順序

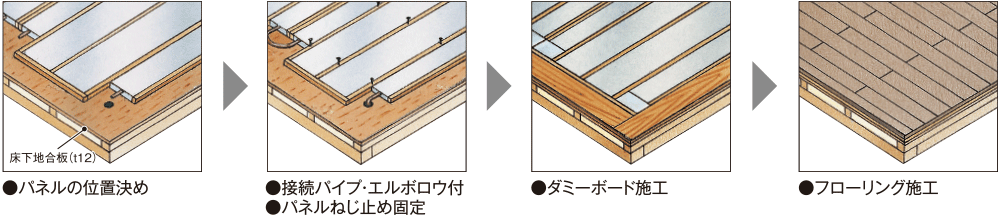

フロアパネル施工順序

製品情報

■フロアパネル種類

1畳用 長半畳用 半畳 1/4畳 廊下用
フロアパネル 1畳用 フロアパネル 長半畳用 フロアパネル 半畳 フロアパネル 1/4畳 フロアパネル 廊下用
幅×長さ×厚さ(mm) 909×1,600×t12 606×1,600×t12 909×750×t12 606×750×t12 1,515×750×t12
1枚梱包品 UP-K12X-LH 0910805
14,000円+消費税
UP-K12X-H 0910803
14,000円+消費税
UP-K12X-SH 0910807
13,000円+消費税
UP-K12X-R 0910809
17,500円+消費税
2枚梱包品 UP-K12X-F(2) 0910801
34,500円+消費税
UP-K12X-LH(2) 0910806
28,000円+消費税
UP-K12X-H(2) 0910804
28,000円+消費税
UP-K12X-SH(2) 0910808
26,000円+消費税
UP-K12X-R(2) 0910810
35,000円+消費税
3枚梱包品 UP-K12X-F(3) 0910802
51,750円+消費税
パネル固定ねじ必要本数(コースねじ・別売) 13本/枚 10本/枚 10本/枚 8本/枚 16本/枚

■フロアパネル用別売品

KX-1 0980624 KX-2 0980625 USC-15 0985873 USN-4CP 0980171
ストレート継手 コースねじ パネル接続エルボ Cベンドパイプ
フロアパネル用別売品 ストレート継手 フロアパネル用別売品 コースねじ フロアパネル用別売品 パネル接続エルボ フロアパネル用別売品 Cベンドパイプ
1個/set 1,000本/箱 1個/set 1個/set
300円+消費税 3,500円+消費税 200円+消費税 350円+消費税

■構造図

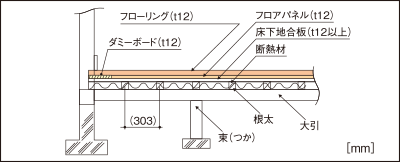

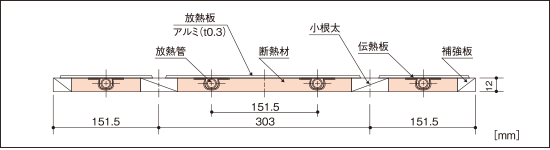

構造図

■設置図

設置図

■フロアパネル仕様

型式
フロアパネル
UP-K12X-F UP-K12X-LH UP-K12X-H UP-K12X-SH UP-K12X-R
希望小売価格
(税別)
14,000円+消費税 14,000円+消費税 13,000円+消費税 17,500円+消費税
形状
1畳用 長半畳用 半畳用 1/4畳用 廊下用
フロアパネル 1畳用 フロアパネル 長半畳用 フロアパネル 半畳用 フロアパネル 1/4畳用 フロアパネル 廊下用
外形寸法
長さ
(mm)
1,600 1,600 750 750 750
(mm)
909 606 909 606 1,515
厚さ
(mm)
12
質量
(kg)
6.1 4.0 2.9 2.0 4.8
保有水量
(L)
0.54 0.36 0.25 0.16 0.42
標準流量
(L/min)
1.5
損失水頭
〈kPa〉
4.51 3.04 2.16 1.37 3.63
配管口径
(mm)
φ9.52
上面放熱能力
(kW/枚)〈kcal/h・枚〉
0.232〈200〉 0.157〈135〉 0.104〈90〉 0.069〈60〉 0.180〈155〉
使用流体
専用循環液・補充液
最高使用温度
(℃)
80
送湯管耐圧
〈kPa〉
981
荷重強度
なし
最大接続枚数
(枚)
6 8 12 18 6
パネル表面材
(枚)
アルミ板 t0.3
配管部材
(別売)
KX-1 USC-15
KX-2 USN-4CP
