石油温水暖房システム

フロアマット

半密閉式

  • 特長
  • 製品情報
  • 対応機種

柔軟で取扱いやすく、サイズも豊富にそろったフロアマット。

安心の耐久性。
フロアマットは架橋ポリエチレン配管のため、腐食に強く耐久性能バツグンです。

豊富なバリエーション。
施工面積に応じてサイズも豊富にご用意。

■構造図

床暖房パネルは以下からもお選びいただけます。
エクセル ソーレ 45 床材一体型パネル:はるびより
●お問い合わせ
〒103-0021 東京都中央区日本橋本石町1-2-2 三菱ケミカル日本橋ビル
三菱ケミカルインフラテック株式会社
電話:03-3279-3443(代表)
URL:https://www.mp-infratec.co.jp/
●お問い合わせ
大建工業株式会社 内装材事業部
電話:059-255-0640
FAX:059-255-0633
URL:https://www.daiken.jp/

※使用する場合は他の放熱器との併用は控えてください。

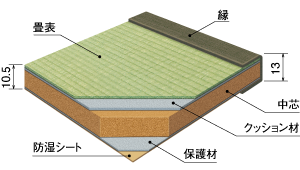

■床暖房用畳(市場調達品)

前澤リビング・ソリューションズ(株)製(YS床暖房用畳)

前澤リビング・ソリューションズ(株)製(YS床暖房用畳)
  • ●床暖房畳と組み合わせ
    可能な床暖房パネル
  • ・フロアマット:SUPシリーズ
  • ・大建工業:はるびよりツイン12
  • ●使用時の注意事項
  • ・住宅断熱性が「次世代省エネルギー基準」以上の性能を満たしている住宅に使用してください。
  • ・立ち上がりには時間がかかります。

大建工業製(健やかくん座スリム13H)

大建工業製(健やかくん座スリム13H)
  • ・床表面温度、室内温度がフローリング仕上げに対し、低くなります。
  • ・補助暖房としてエアコン等の使用が必要になる場合があります。
  • ※床下断熱材、暖房配管、パネルの敷設条件はフローリング仕上げと変わりません。

■フロアマットの敷設位置

下地合板に303mm間隔で墨だしをし、線上にフロアマットの根太部が合うように敷設してください。
フロアマットのヘッダー部(取出口)が下地合板下の根太に当たらないように位置決めしてください。

フロアマットの敷設位置

■床仕上げ材における注意項目

(床材は床暖房専用の床材を使用し、床材メーカー施工に従ってください)

フロアマットのアルミ表面に塗られています緑色は床仕上材をクギ打ちできる表示です。
※緑色部以外はクギ打ち禁止です。
※フロアマットの上で作業をされる場合は、必ず養生し(合板12mm)マットの破損等を防いでください。
※フロアマットの厚みは12mmです。マット周辺のダミー材は12mm合板を使用してください。

製品情報

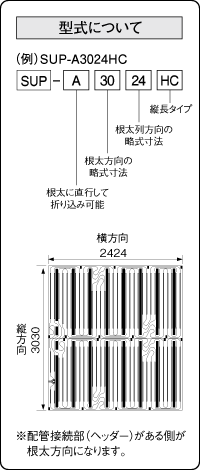

■フロアマット仕様表(諸性能表) ※フロアマット敷設面積は70%をめやすとしてください。

コロナ フロアマット型式 価格

梱包

サイズ(mm) 放熱面積(m2) 上面放熱量 標準流量(L/min) 流量抵抗
(標準
流量時)
保有水量
(L)
質量
(kg)
接続口 最高使用温度 耐圧 パネル
表面材
(kPa)
SUP-A2727HS
0931701
147,400円
(税抜134,000円)
1枚/箱 2,727×2,727×12 7.44 104W/m2以上 1.0 25.9 3.3 15.7 7A
タケノコ
継手
80℃ 0.25MPa
(2.5kgf
/cm2)
アルミ箔40μm
SUP-A2430HS
0931702
113,300円
(税抜103,000円)
1枚/箱 2,424×3,030×12 7.34 1.0 25.6 3.3 15.5
SUP-A3024HC
0931703
113,300円
(税抜103,000円)
1枚/箱 3,030×2,424×12 7.34 1.0 25.6 3.3 15.5
SUP-A2427HS
0931704
112,200円
(税抜102,000円)
1枚/箱 2,424×2,727×12 6.61 1.0 23.6 3.0 14.0
SUP-A2724HC
0931705
112,200円
(税抜102,000円)
1枚/箱 2,727×2,424×12 6.61 1.0 23.6 3.0 14.0
SUP-A2130HS
0931706
102,300円
(税抜93,000円)
1枚/箱 2,121×3,030×12 6.43 1.0 23.1 2.9 13.6
SUP-A3021HC
0931707
102,300円
(税抜93,000円)
1枚/箱 3,030×2,121×12 6.43 1.0 23.1 2.9 13.6
SUP-A2424HS
0931708
96,800円
(税抜88,000円)
1枚/箱 2,424×2,424×12 5.88 1.0 21.5 2.6 12.4
SUP-A2127HS
0931709
95,700円
(税抜87,000円)
1枚/箱 2,121×2,727×12 5.78 1.0 21.3 2.6 12.2
SUP-A2721HC
0931710
95,700円
(税抜87,000円)
1枚/箱 2,727×2,121×12 5.78 1.0 21.3 2.6 12.2
SUP-1830HS
2516338
92,400円
(税抜84,000円)
1枚/箱 1,818×3,030×12 5.51 1.0 20.5 2.2 11.7
SUP-A3018HC
0931712
92,400円
(税抜84,000円)
1枚/箱 3,030×1,818×12 5.51 1.0 20.5 2.5 11.7
SUP-1827HS
2516340
91,300円
(税抜83,000円)
1枚/箱 1,818×2,727×12 4.96 1.0 19.0 2.0 10.5
SUP-A2718HC
0931714
91,300円
(税抜83,000円)
1枚/箱 2,727×1,818×12 4.96 1.0 19.0 2.2 10.5
SUP-1530HS
2516426
85,800円
(税抜78,000円)
1枚/箱 1,515×3,030×12 4.59 1.0 18.0 1.9 9.7
SUP-A3015HC
0931716
85,800円
(税抜78,000円)
1枚/箱 3,030×1,515×12 4.59 1.0 18.0 2.1 9.7
SUP-A2124HS
0931717
85,800円
(税抜78,000円)
1枚/箱 2,121×2,424×12 5.14 1.0 19.5 2.3 10.9
SUP-A2421HC
0931718
85,800円
(税抜78,000円)
1枚/箱 2,424×2,121×12 5.14 1.0 19.5 2.3 10.9
SUP-1824HS
2516433
82,500円
(税抜75,000円)
1枚/箱 1,818×2,424×12 4.41 1.0 17.5 1.8 9.3
SUP-A2418HC
0931720
82,500円
(税抜75,000円)
1枚/箱 2,424×1,818×12 4.41 1.0 17.5 2.0 9.3
SUP-1527HS
2516442
74,800円
(税抜68,000円)
1枚/箱 1,515×2,727×12 4.13 1.0 16.7 1.7 8.7
SUP-A2715HC
0931722
74,800円
(税抜68,000円)
1枚/箱 2,727×1,515×12 4.13 1.0 16.7 1.9 8.7
SUP-1821HS
0933376
81,400円
(税抜74,000円)
1枚/箱 1,818×2,121×12 3.86 1.0 16.0 1.7 8.2
SUP-A2118HC
0933377
81,400円
(税抜74,000円)
1枚/箱 2,121×1,818×12 3.86 1.0 16.0 1.7 8.2
SUP-1524HS
2516428
71,500円
(税抜65,000円)
1枚/箱 1,515×2,424×12 3.67 1.0 15.4 1.5 7.8
SUP-A2415HC
0931724
71,500円
(税抜65,000円)
1枚/箱 2,424×1,515×12 3.67 1.0 15.4 1.7 7.8
SUP-1818HS
2516430
63,800円
(税抜58,000円)
1枚/箱 1,818×1,818×12 3.31 1.0 13.6 1.3 7.0
SUP-0924HS
0933378
52,800円
(税抜48,000円)
1枚/箱 909×2,424×12 2.20 1.0 11.4 1.0 4.7
SUP-A2409HC
0933379
52,800円
(税抜48,000円)
1枚/箱 2,424×909×12 2.20 1.0 11.4 1.0 4.7
SUP-1212HS
2519398
49,500円
(税抜45,000円)
1枚/箱 1,212×1,212×12 1.47 0.5 9.6 0.6 3.1
SUP-0909HS
2519397
38,500円
(税抜35,000円)
1枚/箱 909×909×12 0.83 0.5 5.7 0.3 1.8
SUP-0627HS
2530378
48,400円
(税抜44,000円)
1枚/箱 606×2,727×12 1.65 0.5 12.3 0.7 3.5
SUP-A2706HC
0931729
48,400円
(税抜44,000円)
1枚/箱 2.727×606×12 1.65 0.5 12.3 0.7 3.5
SUP-0624HS
2516437
46,200円
(税抜42,000円)
1枚/箱 606×2,424×12 1.47 0.5 11.0 0.6 3.1
SUP-A2406HC
0931731
46,200円
(税抜42,000円)
1枚/箱 2,424×606×12 1.47 0.5 11.0 0.7 3.1
SUP-0621HS
2516439
42,900円
(税抜39,000円)
1枚/箱 606×2,121×12 1.29 0.5 9.7 0.5 2.7
SUP-A2106HC
0931733
42,900円
(税抜39,000円)
1枚/箱 2,121×606×12 1.29 0.5 9.7 0.6 2.7
SUP-0618HS
2516435
41,800円
(税抜38,000円)
1枚/箱 606×1,818×12 1.10 0.5 7.3 0.4 2.3
SUP-1806HC
2516436
41,800円
(税抜38,000円)
1枚/箱 1,818×606×12 1.10 0.5 7.3 0.4 2.3
SUP-0615HS
2519396
40,700円
(税抜37,000円)
1枚/箱 606×1,515×12 0.92 0.5 6.2 0.4 1.9
SUP-1506HC
2530376
40,700円
(税抜37,000円)
1枚/箱 1,515×606×12 0.92 0.5 6.2 0.4 1.9
SUP-0606HS
2519395
33,000円
(税抜30,000円)
1枚/箱 606×606×12 0.37 0.5 2.9 0.1 0.8
SUP-5H
172,700円
(税抜157,000円)
特注サイズ
受注生産品
※納期受注後1~2週間となります。
SUP-4H
150,700円
(税抜137,000円)
SUP-3H
108,900円
(税抜99,000円)
SUP-2H
94,600円
(税抜86,000円)
SUP-1H
63,800円
(税抜58,000円)
