床下専用放熱器

  • 特長
  • 製品情報
  • 対応機種
床下設置でお部屋がスッキリ。足もとからマイルドな温かさ。

【基礎断熱構造例】
床下放熱暖房システムは、基礎断熱を施した住宅の床下空間に暖房機を設置して床下から室内を暖房するシステムです。床下で暖められた空気は床面に設けた開口を通して室内を循環し床下へ戻ります。(対流暖房)また、暖気が循環することにより床表面が適度に昇温されます。(輻射暖房)

  • 床下利用

    床下に放熱器を設置するのでお部屋を広々有効的に使えます。

  • 経済的

    輻射暖房と対流暖房でムダのない経済的な複合方式暖房です。

  • 安心暖房

    室内に放熱器を設置しないのでやけどなどの心配がありません。

  • マイルド

    床表面が室温よりも暖かいので足もとからポカポカ快適な暖房感です。

  • 低騒音

    自然対流なので熱搬送のための動力が不要、静かで省エネです。

  • 自由配置

    放熱器を自由に配置でき暖気循環経路への対応が容易です。

  • 簡単操作

    コントローラーでお好みの室温が選べます。

  • システム

    開放・密閉回路暖房システムで使用可能です。

床下専用放熱器施工順序

床下専用放熱器施工順序

●床下暖房システムを採用する場合は、次の事項を考慮してください。

1 基礎断熱 ・床下の断熱工法が、基礎断熱工法であること。
・床下の空間はできるだけオープンな空間であること。(床下の基礎の形状によって、設置場所が変わる)
2 基礎高さ ・床下の土間表面から大引き下まで450mm以上確保できる基礎であること。
3 床下土間 ・床下の土間は必ず、コンクリート仕上げであること。
4 断熱レベル ・新木造住宅技術研究協議会の「高断熱・高気密」仕様をめやすとする。
5 暖気循環経路 ・床下からの暖気を室内に循環させる経路を十分検討すること。(暖気の流れがスムーズでないと、暖房機能が働かない)

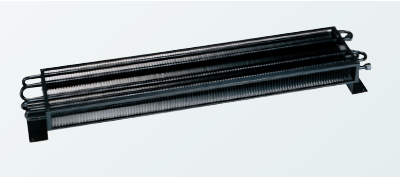

製品情報

暖房出力:[横置き]1.26kW(1,080kcal/h) [縦置き]1.01kW(866kcal/h)

基礎断熱住宅用

UP-0913KSY0914741

希望小売価格 24,500円+消費税(工事費別)

■外形寸法/高さ253×幅902×奥行88mm
■質量/4.5kg

暖房出力:[横置き]1.42kW(1,221kcal/h) [縦置き]1.19kW(1,020kcal/h)

基礎断熱住宅用

UP-0915KY0914742

希望小売価格 32,500円+消費税(工事費別)

■外形寸法/高さ303×幅910×奥行88mm
■質量/5.6kg

暖房出力:[横置き]2.21kW(1,900kcal/h) [縦置き]1.74kW(1,500kcal/h)

基礎断熱住宅用

UP-1219Y0913793

希望小売価格 34,500円+消費税(工事費別)

■外形寸法/高さ253×幅1,262×奥行88mm
■質量/7.1kg

■別売部材

ガラリ(1.2m用:ガラリ本体6個、エンドキャップ2個、ねじ24本) 縦置き用固定金具
UP-GR12Y 0980760
6,300円+消費税
※床下専用放熱器の暖気循環経路開口部に使用します。
UP-Y1(2枚組) 0980757
1,800円+消費税
※床下専用放熱器を縦置きで設置した場合に使用します。

■床下専用放熱器仕様

型式 設置方式 暖房能力kW(kcal/h) 標準通水量
L/min
損失水頭 複管式
kPa
保有水量
L
接続口口径
mm
外装仕上
(色相)
最高使用温度
最高使用圧力
MPa
使用液体
60deg ※1 55deg ※1 50deg ※1 45deg ※1 40deg ※1 35deg ※1 30deg ※1
UP-0913KSY 横置き設置
〈標準〉
1.26
(1,080)
1.13
(975)
1.02
(873)
0.90
(772)
0.78
(673)
0.67
(576)
0.56
(481)
3.0 1.176 0.7 Rc1/2 黒色 95℃以下 0.49 専用循環液・
専用補充液
縦置き設置 1.01
(866)
0.90
(775)
0.80
(690)
0.71
(608)
0.61
(527)
0.52
(449)
0.43
(372)
UP-0915KY 横置き設置
〈標準〉
1.42
(1,221)
1.28
(1,098)
1.14
(978)
1.00
(860)
0.87
(745)
0.74
(633)
0.61
(525)
3.0 1.274 0.9 Rc1/2 黒色 95℃以下 0.49 専用循環液・
専用補充液
縦置き設置 1.19
(1,020)
1.07
(919)
0.95
(819)
0.84
(722)
0.73
(627)
0.62
(534)
0.52
(444)
UP-1219Y 横置き設置
〈標準〉
2.21
(1,900)
2.00
(1,723)
1.80
(1,545)
1.59
(1,368)
1.38
(1,191)
1.18
(1,014)
0.97
(837)
3.0 1.73 1.6 Rc1/2 黒色 95℃以下 0.49 専用循環液・
専用補充液
縦置き設置 1.74
(1,500)
1.57
(1,349)
1.39
(1,198)
1.22
(1,046)
1.04
(895)
0.87
(744)
0.69
(593)
