空気熱ヒートポンプ式システム

リモコン

リモコン1台で最大4つ(A.B.C.D)の系統を制御可能。

リモコン[別売必須部材]

• コロナエコ暖システム6.0・12.0を運転する場合、必ず必要です。
• 30分単位でのタイマー設定と、「暖房時」30℃~65℃の送水温度調節が可能です。
• 最大リモコン8個まで接続可能です。(熱動弁コントローラー接続時)

RFC-C01
33,000円(税抜30,000円)

運転切替スイッチ

「温水暖房」「暖房セーブ」の切り替えを行います。

戻るスイッチ

1つ前の操作画面に戻ります。

チャイルドロック(3秒押し)

3秒以上長押しすることでスイッチがロックされ操作を受け付けません。

運転/停止スイッチ

運転のON/OFFをします。A.B.C.D.の系統画面を表示し、3秒長押しすると一括運転/一括停止が可能です。

タイマースイッチ

タイマーの入/切をします。各端末画面(最大4面)ごとに2パターンの設定が可能です。

十字キー メニュー/決定スイッチ

メイン画面、各端末画面の切り替えやタイマーの設定・変更、ecoガイドの表示、オプション設定などを行います。

●リモコン表示は4系統制御した場合のイメージです。

特長

1. 適応畳数最大95畳!※

※フロアマット敷設率70%、次世代省エネルギー基準相当の住宅断熱性能を有する場合。暖房の適応畳数は住宅断熱性能・地域等により変わります。

※エコ暖システム12.0の場合。エコ暖システム6.0は適応畳数最大45畳です。

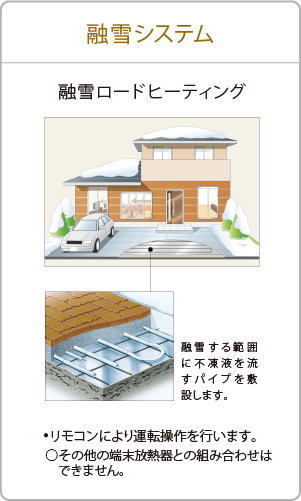

2. 多様な暖房端末・ロードヒーティングに対応。

3. 2台※の室外ユニットが互いをサポート 除霜運転中の温度低下を抑制。

※エコ暖システム12.0の場合。

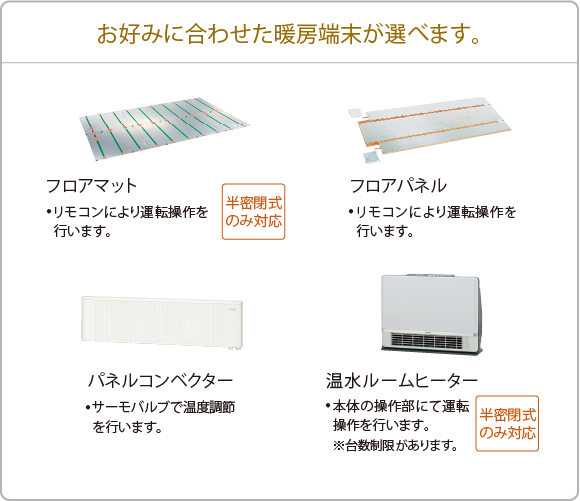

対応放熱器

仕様表

【システム】

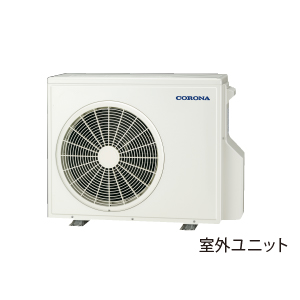

【室外ユニット】

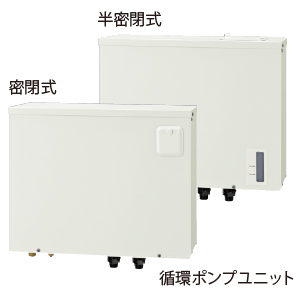

【循環ポンプユニット】

型式名	ERP-S120CM/CH [M:密閉式 H:半密閉式]	ERP-S60CM/CH [M:密閉式 H:半密閉式]
温水回路方式※8	密閉式・半密閉式の2種類
電源	単相200V 50/60Hz
外形寸法(高さ×幅×奥行)	430mm×540mm×238mm
質量	密閉式:19kg 半密閉式:18kg	16kg
運転音※7	29dB	25dB
本体保有水量	密閉式:1.2L 半密閉式:2.0L	密閉式:0.8L 半密閉式1.6L
許容循環量	20L/min
温水配管接続口	往側:R3/4 戻側:R3/4
冷媒配管接続口	液側:φ6.35 ガス側:φ9.52
循環液※9	コロナ循環液を指定
密閉式の場合	圧力計・安全弁・空気抜き弁内蔵
半密閉式の場合	半密閉用のサブタンク(膨張吸収量3L)内蔵
循環液の注水	圧送ポンプを接続して循環液を注水(半密閉式は天面の給水口ふたを外し、シスターン上部のキャップを外して注水も可能)
設置場所	一般住宅屋外(外気、雨、塵埃、日射に曝される)
循環ポンプユニットと 放熱器の高低差	密閉式:循環ポンプユニット設置面から9m以内 半密閉式 : 循環ポンプユニット設置面から8m以内 ※密閉式の場合。半密閉式は( )内。 ※鳥居配管…上り配管・下り配管合わせて9(8)m以内。1カ所のみ。

※1 外気温度7/6℃、往き温水温度40℃、戻り温水温度25℃、流量11.5L/min、水使用時の性能値。(JRA 4071に準拠)循環液使用時の能力は約6%低下、消費電力は約3%上昇します。
※2 エネルギー消費効率(定格COP)は、ヒートポンプ式温水暖房機が定格加熱能力で運転をしたときの単位消費電力あたりの加熱能力を表したものです。
※3 外気温度7/6℃、往き温水温度35℃、戻り温水温度30℃、流量11.5L/min、水使用時の性能値。(JRA 4071に準拠)循環液使用時の能力は約6%低下、消費電力は約3%上昇します。
※4 安定時エネルギー消費効率(安定時COP)は、一般社団法人日本冷凍空調工業会の規格であるJRA4071に基づき、消費者の使用実態を考慮した暖房効率を示すために、ある一定の条件※でヒートポンプ式温水暖房機を運転した時の単位消費電力あたりの加熱能力を表したものです。※一定の条件とは加熱運転を続けて住宅の暖房負荷とつりあい安定運転している状況(定格能力の1/3で運転している状態)を想定したものです。
※5 室外ユニット凍結防止ヒーター通電電流を含む値。
※6 低外気温時は除霜のため、加熱能力が低下することがあります。(低外気温動作保証は、外気温度-25℃での連続暖房運転)外気温度が-25℃を下回った場合は、室外ユニット保護の為、室外ユニットが停止する場合があります。厳寒期に長時間不在とするとき以外は運転を停止しないでください。使用温度範囲外で使用された場合は、正常に動作することを保証できません。※外気温が低くなると建物の断熱性能により、暖房感が低下する場合があります。
※7 運転音は、反響の少ない無響室で測定した数値です。実際に据え付けた状態で測定すると、周囲の騒音や反響等の影響を受け、表示数値より大きくなるのが普通です。室外ユニットの騒音値は1台あたりの性能値です。2台使用時は1台あたりの騒音値に約+3dBの値です。
※8 ラジエーター(鉄製)組み合わせ時には密閉式を選定してください温水ルームヒーターとの組み合わせ時には半密閉式を選定してください。
※9 指定循環液以外は使用できません。循環液は定期的に交換・補充が必要です。約3年を目安に入れ替えが必要となります。長寿命タイプは約10年となります。
※10 外気温度7/6℃、往き温水温度40℃、戻り温水温度25℃、流量5.7L/min、水使用時の性能値。(JRA 4071に準拠)循環液使用時の能力は約6%低下、消費電力は約3%上昇します。
※11 外気温度7/6℃、往き温水温度35℃、戻り温水温度30℃、流量5.7L/min、水使用時の性能値。(JRA 4071に準拠)循環液使用時の能力は約6%低下、消費電力は約3%上昇します。
