お好みの放熱器が選べる快適な冷暖房を実現しました。

製品情報

NEW エコ暖クール8.7
  • 定格暖房出力8.7kW※1
    定格冷房出力6.6kW※2
  • 適応畳数※3 外気温2℃時60畳
    外気温-10℃時40畳
  • 最低外気温−25℃対応※4

システム型式

密閉式ERB-C87WBM 0932397

本体希望小売価格 600,000+消費税

リモコン付き希望小売価格 625,000円+消費税

半密閉式ERB-C87WBH 0932398

本体希望小売価格 580,000+消費税

リモコン付き希望小売価格 605,000円+消費税

※1 外気温7℃、往き温水温度40℃、戻り温水温度25℃、流量8.3L/min。
※2 外気温35℃、往き冷水温度7℃及び15℃、流量8.3L/min。
※3 フロアマット敷設率70%、次世代省エネルギー基準相当の住宅断熱性能を有する場合。床暖房の適応畳数は住宅断熱性能・地域等により変わります。
※4 低外気温度では暖房能力が低下する場合があります。-20℃以下では必ず連続運転を行ってください。-20℃以下の初期起動はできません。

リモコン

NEW 新型リモコン搭載。1台で最大4つ(A.B.C.D)の系統を制御可能。

リモコン[別売必須部材]

  • コロナエコ暖クール8.7を運転する場合、必ず必要です。
  • 30分単位でのタイマー設定と、「暖房時」30℃~65℃、「冷房時」6℃~20℃の送水温度調節が可能です。
  • 最大リモコン8個まで接続可能です。

RFC-A02  0984024
25,000円+消費税

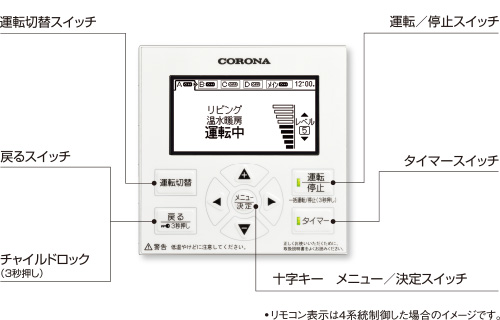

リモコン
運転切替スイッチ
「温水暖房」「暖房セーブ」「冷水冷房」「冷房セーブ」の切り替えを行います。
※暖房専用端末は、「冷水冷房」「冷房セーブ」の表示しません。
戻るスイッチ
1つ前の操作画面に戻ります。
チャイルドロック(3秒押し)
3秒以上長押しすることで、スイッチがロックされ操作を受け付けません。
運転/停止スイッチ
運転のON/OFFをします。A.B.C.D.の系統画面を表示し、3秒長押しすると一括運転/一括停止が可能です。
タイマースイッチ
タイマーの入/切をします。各端末画面(最大4面)ごとに2パターンの設定が可能です。
十字キー メニュー/決定スイッチ
メイン画面、各端末画面の切替やタイマーの設定・変更、ecoガイドの表示、オプション設定などを行います。

〈メイン画面〉室外ユニットの運転状態を表示 画面切替 〈端末画面〉各端末の部屋名、運転状態を表示

2パターンのタイマーが設定できます。

「平日」と「休日」等、2パターンのタイマー設定が可能。
ライフスタイルに合わせて、必要な時間帯だけ、お好みの運転を30分単位で設定でき、経済的です。

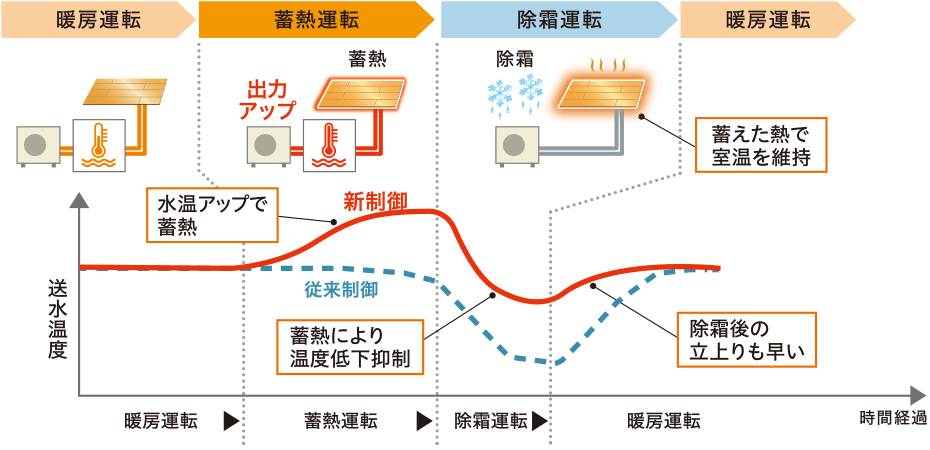

熱効率アップCOP4.16※5達成

熱交換器の改良により熱効率アップ、ランニングコストやCO2排出量を抑制します。

※5 エネルギー消費効率(定格COP)は、ヒートポンプ式温水暖房機が定格加熱能力で運転をしたときの単位消費電力あたりの加熱能力を表したものです。

特長

1.システム最多種の放熱器に対応  快適な室内環境を実現。

2. 新型リモコン リモコン1台で最大4系統をコントロール。

3. 冷温水パネル・ファンコイルユニットに対応。

4. ロードヒーティングに対応。

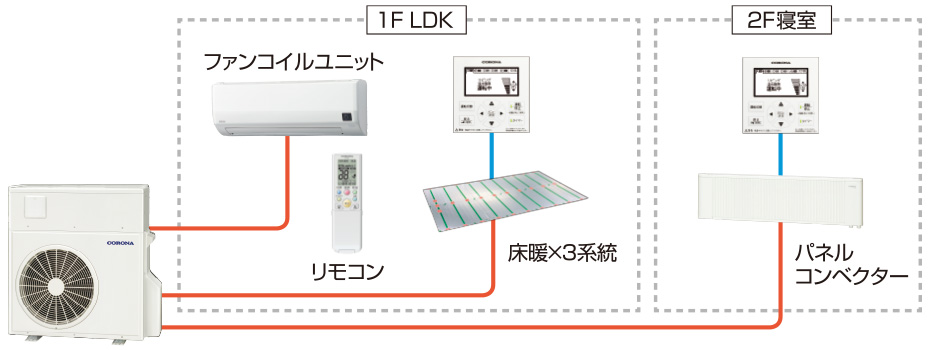

お部屋のレイアウトに合わせて組み合わせができます。

仕様表

型式
ERB-C87WBM/BH[M:密閉式 H:半密閉式]
冷温水回路方式※1
密閉式・半密閉式の2種類
電源
単相200V 50/60Hz
受電方式
室外側直結
最大電流※2
19.5A
電熱装置の定格消費電力
60W
温水暖房
定格加熱能力※3 8.7kW
定格加熱消費電力※3 2.09kW
加熱運転電流※3 11.2A
定格COP※4 4.16
安定時加熱能力※5 2.9kW
安定時加熱消費電力※5 635W
安定時COP※6 4.57
運転音 50dB※8
温水温度 30℃~65℃※融雪は20℃~65℃
冷水冷房
往き冷水温度 7℃ 15℃
定格冷却能力※7 6.6kW 6.6kW
定格冷却消費電力※7 2.4kW 1.85kW
冷却運転電流※7 13.1A 9.9A
定格COP※7 2.70 3.57
運転音 50dB※8 46dB※8
冷水温度 6℃~20℃
最大システム水量
半密閉式:50L(標準) ※50Lを超える場合は密閉式膨張タンクを追加すること。
密閉式:システム水量に合わせて密閉式膨張タンクを接続すること。
冷温水接続口
R3/4
外形寸法(高さ×幅×奥行き)
898×792(カバー部+87)×310mm
質量
65kg
循環液※9
コロナ循環液を指定
冷媒
種類 R32
封入量 0.98kg
本体保有水量
1.9L
仕向地
日本国内の平年の最低外気温が-25℃以上の地域
標準使用温度範囲※10
〈冷水冷房〉室内21~32℃ 室外21~43℃
〈温水暖房〉室内27℃以下 室外-20℃~24℃、-25℃まで運転可能
(-25℃~-20℃までの制約条件)
室外−25℃まで運転可能
・-20℃を下回る気温条件では必ず連続運転を行うこと
・-20℃以下での初期起動はできません。
海岸線からの距離
塩害地不可
密閉式
圧力計・安全弁・自動空気抜き弁内蔵
半密閉式
半密閉用のサブタンク(膨張吸収量2.1L)内蔵
循環液の注水
圧送ポンプを接続して循環液を注水
(半密閉式は上面板をはずし、シスターン上部のキャップをはずして注水も可能)

※1 ラジエーター(鉄製)組み合わせ時には密閉式を選定してください。温水ルームヒーターとの組み合わせ時には、半密閉式を選定してください。
※2 室外ユニット凍結防止ヒーター通電電流を含む値。
※3 外気温7/6℃、往き温水温度40℃、戻り温水温度25℃、流量8.3L/min、水使用時の性能値(JRA4071に準拠)。循環液使用時の能力は約6%低下、消費電力は約3%上昇します。
※4 エネルギー消費効率は、ヒートポンプ式温水暖房機が定格加熱能力で運転をしたときの単位消費電力あたりの加熱能力を表したものです。
※5 外気温7/6℃、往き温水温度35℃、戻り温水温度30℃、流量8.3L/min、水使用時の性能値(JRA4071に準拠)。循環液使用時の能力は約6%低下、消費電力は約3%上昇します。
※6 安定時エネルギー消費効率(安定時COP)は、一般社団法人日本冷凍空調工業会の規格であるJRA4071に基づき、消費者の使用実態を考慮した暖房効率を示すために、ある一定の条件※でヒートポンプ式温水暖房機を運転した時の単位消費電力あたりの加熱能力を表したものです。
※一定の条件とは、加熱運転を続けて住宅の暖房負荷とつりあい安定運転している状況(定格能力の1/3で運転している状態) を想定したものです。
※7 外気温度35/24℃、往き温水温度7℃または15℃、流量8.3L/min、水使用時の性能値。循環液使用時の能力は約6%低下、消費電力は約3%上昇します。
※8 運転音は、反響の少ない無響室で測定した数値です。実際に据え付けた状態で測定すると、周囲の騒音や反響等の影響を受け、表示数値より大きくなるのが普通です。
※9 指定循環液以外は使用できません。循環液は定期的に交換・補充が必要です。約3年を目安に入れ替えが必要になります。長寿命タイプは10年となります。
※10 低外気温時は徐霜のため、加熱能力が低下することがあります。低外気動作保証は、外気温度-25℃での連続暖房運転。外気温度が-25℃を下回った場合は、室外ユニット保護のため、室外ユニットが停止する場合があります。使用温度範囲外で使用された場合は、正常に動作することを保証できません。

【配管工事】

接続配管
〔室外ユニット・ヘッダー間〕架橋ポリエチレン管20Aまたは銅管φ22.2mm
配管制約
室外ユニットから端末放熱器まで最大30m以下、集合住宅用ペア配管使用不可。

※冷温水配管にはバイパス管を必ず設けてください。
※冷温水を併用する配管は厚さ20mm以上の配管断熱材を使用すること。温水のみ使用する配管は厚さ10mm以上の配管断熱材を使用すること。
※密閉式の場合は酸素を透過しない配管(銅管等)を使用すること。
※半密閉式の場合は銅管または架橋ポリエチレン管を使用すること。

室外ユニットと放熱器の高低差
密閉式:室外ユニット設置面から9m以内
半密閉式:室外ユニット設置面から8m以内

※密閉式の場合。半密閉式は( )内。
※鳥居配管…上り配管・下り配管合わせて9(8)m以内。1ヵ所のみ。

※11 架橋ポリエチレン管に粘着テープ(ガムテープ、ビニールテープ)や塩ビ系樹脂(連絡電線、信号線)等を接触させないでください。架橋ポリエチレン管は直射日光に当たらないように施工・養生してください。配管内にはゴミ・異物などが入らないようにし、必ずシステム内を洗浄・漏れ検査後に機器を接続してください。

【電気工事】

電源線
〔使用電源〕
単相200V(室外ユニット)
単相100V(熱動弁コントローラー用)
〔受電方式〕
200V:室外ユニット内部の端子台に直結
100V:熱動弁コントローラー端子台に直結
※200V電源線は、φ2.0mm VVF線 2芯を使用してください。※12
※熱動弁コントローラー用100V電源線は、φ1.6mmまたはφ2.0mm VVF線 2芯を使用してください。※12
アース
φ1.6mm IV線
※感電事故防止のため室外ユニットにD種接地工事を行ってください。
漏電しゃ断器・ブレーカー

〔室外ユニット用電源〕 専用ブレーカー、容量20A、200V
※漏電しゃ断器30mAを設置してください。

〔熱動弁コントローラー用電源〕 専用ブレーカー、容量15A、100V
※漏電しゃ断器15mAを設置してください。

信号線

2芯極性なし
〔リモコン・室外ユニットまたは熱動弁コントローラー間〕
〔熱動弁コントローラー・室外ユニット間〕
〔温水ルームヒーター・室外ユニット間〕

3芯極性あり
〔室外ユニット・壁掛け冷温水ファンコイルユニット間〕

リモコン最大延長30m(0.3mm2

※12 分電盤から漏電しゃ断器を介して接続してください。

■コロナエコ暖クール8.7地域別暖房可能めやす畳数

地域例 Q値(W/m2/℃) 設計外気温(℃) 次世代省エネ 新省エネ基準
次世代省エネ 新省エネ基準
青森 III地域 2.4 3.14 −4.3 53畳 40畳
盛岡 II地域 1.9 3.14 −5.9 61畳 37畳
仙台 III地域 2.4 3.14 −2.0 60畳 46畳
松本 III地域 2.4 3.14 −5.5 50畳 38畳
新潟 IV地域 2.7 3.95 −0.3 58畳 40畳
富山 IV地域 2.7 3.95 −0.7 57畳 39畳
東京 IV地域 2.7 3.95 2.1 60畳 46畳
名古屋 IV地域 2.7 3.95 0.5 60畳 42畳
大阪 IV地域 2.7 3.95 2.5 60畳 48畳
福岡 IV地域 2.7 3.95 3.2 60畳 50畳

[条件]

  • 設定室温:20℃
  • 安全率:1.2
  • 温水温度:50℃ ※端末はパネルコンベクターを想定。
  • 計算式:暖房面積=熱源出力÷〈熱損失係数×(設定室温−外気温)×安全率〉
