| 定格暖房出力8.7kW※1
［エアコン暖房能力6.7kW］ |
| 定格冷房出力5.6kW |
| 適応畳数※2 | 外気温2℃時60畳 |
|---|---|
| 外気温-10℃時40畳 |
密閉式ERS-C87AM 0971925
本体希望小売価格 929,500円(税抜845,000円)
メインリモコン付き希望小売価格 969,650円(税抜881,500円)
●室外ユニット ERB‐C87AM ●室内ユニット CSH‐C56A2
※1 外気温7℃、戻り温水温度25℃、流量8.3L／min。
※2 フロアマット敷設率70％、次世代省エネルギー基準相当の住宅断熱性能を有する場合。床暖房の適応畳数は住宅断熱性能・地域等により変わります。
※3 低外気温度では暖房能力が低下する場合があります。-20℃以下では必ず連続運転を行ってください。-20℃以下の初期起動はできません。エアコン暖房の標準使用温度は最低外気温-５℃までとなります。-5℃以下では暖房能力が低下する場合があります。
おしゃれで使いやすいメインリモコンを搭載しました。
ERS-MRC02 0980289
40,150円（税抜36,500円）
●サークルタイマー表示
視覚的にも分かりやすく使いやすいサークルタイマー表示を採用しました。
●消費電力量表示
「今日の消費電力量」、「1週間の消費電力量」、「1年間の消費電力量」を選択できます。
DFC-W03 0982623
33,000円（税抜30,000円）
床暖房の立ち上がりの時は、エアコンも同時運転させることでお部屋全体をすばやく暖めます。室温・床温の上昇に合わせ安定後は、床暖房の単独の運転に切り替えすばやく快適な暖房空間を提供します。
※ 連動運転はエアコンと床暖房を同じ部屋に設置した場合に限ります。
外気温が－5℃以上とします。エアコン冷房と床暖房は同時に運転できません。
配管の取り出し口が、室外ユニット本体右側上部の「背面」・「右側面」の両方向で対応可能です。一体型ユニットのスッキリした外観で、配管もスッキリまとまります。
エアコンとヒートポンプ式温水暖房がセットになった冷暖房システム

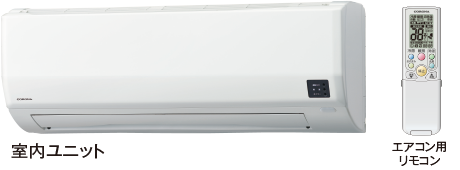

冷暖房エアコン
| 冷暖房時おもに 18畳用 |
| 暖房能力6.7kW |
| 冷房能力5.6kW |
※適応畳数はJISC9612による平均的な住宅（木造南向き・洋室）がめやすです。住宅構造・部屋の向きなどにより、広さが変わることがあります。
＋
お好みの暖房端末と組み合わせられます。
暖房性能 |
||
|---|---|---|
室内ユニット |
室外ユニット |
|
| 暖房標準能力 | 6.7kW | |
| 運転電流 | 10.72A | |
| 標準消費電力 | 1.93kW | |
| COP | 3.47 | |
| 運転音 | 52dB | 52dB |
冷房性能 |
||
|---|---|---|
室内ユニット |
室外ユニット |
|
| 冷房標準能力 | 5.6kW | |
| 運転電流 | 11.7A | |
| 標準消費電力 | 2.10kW | |
| COP | 2.67 | |
| 運転音 | 52dB | 53dB |
| 定格温水出力※2 | 8.7kW |
|---|---|
| 運転電流※2 | 11.7A |
| 定格消費電力※2 | 2.17kW |
| 定格COP | 4.01 |
| 運転音 | 52dB※3 |
| 温水温度 | 30℃〜60℃ |
| 種類 | R410A |
|---|---|
| 封入量 | 1.4kg |
| 地球温暖化係数（GWP）※5 | 2090 |
※1 室外ユニット凍結防止ヒーター通電電流を含む値。
※2 外気温度7／6℃（DB／WB）、戻り温水温度25℃、流量8.3L／min、水使用時の性能値、循環液使用時は能力は約6％低下、消費電力は約3％上昇します。
※3 運転音は、反響の少ない無響室で測定した数値です。実際に据え付けた状態で測定すると、周囲の騒音や反響等の影響を受け、表示数値より大きくなるのが普通です。
※4 指定循環液以外は使用できません。約3年をめやすに入れ替えが必要になります。循環液は定期的に交換・補充が必要です。長寿命タイプは10年となります。
※5 家庭用エアコン接続タイプは、出荷台数で加重平均した環境影響度として用いられている地球温暖化係数（GWP）の値が、目標年度（2018年）において目標値（750）を上回らないことが、製造事業者等に義務付けられております。
※6 低外気温時は除霜のため、加熱能力が低下することがあります。低外気動作保証は、外気温度−25℃での連続暖房運転。外気温度が−25℃を下回った場合には、室外ユニット保護のため、室外ユニットが停止する場合があります。使用温度範囲外で使用された場合は、正常に動作することを保証できません。
注） 温水配管の許容範囲は、温水高低差［密閉式］＋9m。エアコン冷媒配管の許容範囲は、高低差10ｍ、配管長片道20m。（ただし、配管長が10mを超えた時は1mにつき10g冷媒追加が必要です）
| 接続配管 |
|---|
| 液側：φ6.35 気体側：φ9.52 フレアジョイント方式 |
| 配管制約 |
| 最大高低差：10m 最大配管長：20m |
| 接続配管 |
|---|
| 〔室外ユニット-ヘッダー間〕 架橋ポリエチレン管20Aまたは銅管φ22.2 |
| 配管制約※8 |
|
室外ユニット-端末までMAX30m以下、集合住宅用ペア配管使用不可。 ※配管は10ｍｍ以上の配管断熱材を使用すること。 ※密閉式の場合は酸素を透過しない配管（銅管等）を使用すること。
|
※8 架橋ポリエチレン管には粘着テープ（ガムテープ、ビニールテープ等）や塩ビ系樹脂（連絡電線、信号線）を接触させないでください。架橋ポリエチレン管は直射日光にあたらないように施工・養生してください。配管内にはゴミ・異物などが入らないようにし、必ずシステム内を洗浄・漏れ検査後に機器を接続してください。
〔室外ユニット用電源〕 専用ブレーカー、容量
サポートヒーターなし：20A、200V サポートヒーターあり：30A、200V
※漏電しゃ断器30mAを設置してください。
〔熱動弁コントローラー用電源〕 専用ブレーカー、15A、100V
※漏電しゃ断器15mAを設置してください。
※9 分電盤から漏電しゃ断器を介して接続してください。
| 地域例 | Q値（W/m2/℃） | 設計外気温（℃） | 次世代省エネ | 新省エネ基準 | ||
|---|---|---|---|---|---|---|
| 次世代省エネ | 新省エネ基準 | |||||
| 青森 | III地域 | 2.4 | 3.14 | −4.3 | 53畳 | 40畳 |
| 盛岡 | II地域 | 1.9 | 3.14 | −5.9 | 61畳 | 37畳 |
| 仙台 | III地域 | 2.4 | 3.14 | −2.0 | 60畳 | 46畳 |
| 松本 | III地域 | 2.4 | 3.14 | −5.5 | 50畳 | 38畳 |
| 新潟 | IV地域 | 2.7 | 3.95 | −0.3 | 58畳 | 40畳 |
| 富山 | IV地域 | 2.7 | 3.95 | −0.7 | 57畳 | 39畳 |
| 東京 | IV地域 | 2.7 | 3.95 | 2.1 | 60畳 | 46畳 |
| 名古屋 | IV地域 | 2.7 | 3.95 | 0.5 | 60畳 | 42畳 |
| 大阪 | IV地域 | 2.7 | 3.95 | 2.5 | 60畳 | 48畳 |
| 福岡 | IV地域 | 2.7 | 3.95 | 3.2 | 60畳 | 50畳 |
［条件］
