製品情報
-
高効率
COP4.00※1
-

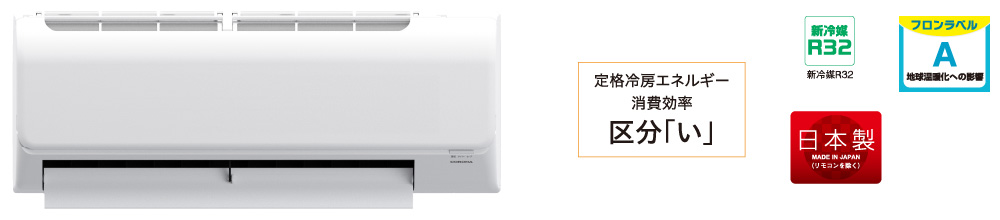

定格冷房エネルギー消費効率
区分「い」
システム型式
半密閉式ERS-FA3028A
本体希望小売価格 511,500円(税抜465,000円)
●室外ユニット ERB-HP3028A

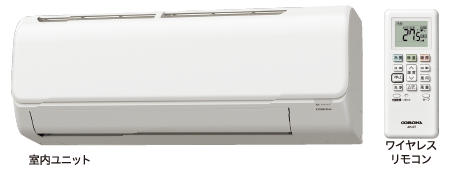

●室内ユニット CSH-B2800
※1 外気温度7／6℃（DB／WB）において、往き温水温度40℃、戻り温水温度25℃、流量2.8（L／min）の時の値です。
※2 フロアマット敷設率70％、次世代省エネルギー基準相当の住宅断熱性能を有する場合。床暖房の適応畳数は住宅断熱性能・地域等により変わります。低外気温度では暖房能力が低下する場合があります。
エアコン暖房の標準使用温度は最低外気温－５℃までとなります。－５℃以下では暖房能力が低下する場合があります。

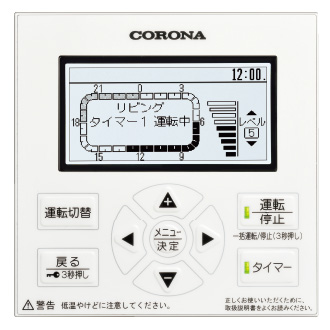

リモコン
リモコン［別売必須部材］
連動運転のする、しないと床暖房のＯＮ／ＯＦＦを行います。
RFC-B02
33,000円（税抜30,000円）

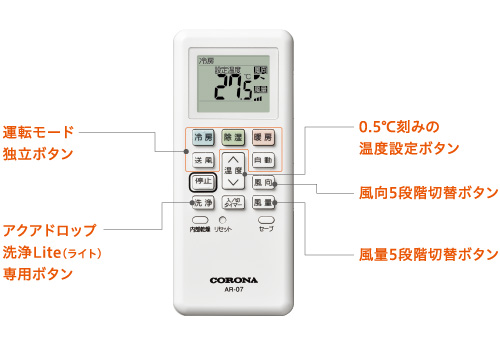

ワイヤレスリモコン
エアコンと床暖房の連動運転／停止操作同様に室温の設定もワイヤレスリモコンで行うことができます。
特長
コロナエコ暖クールエアコンとは？

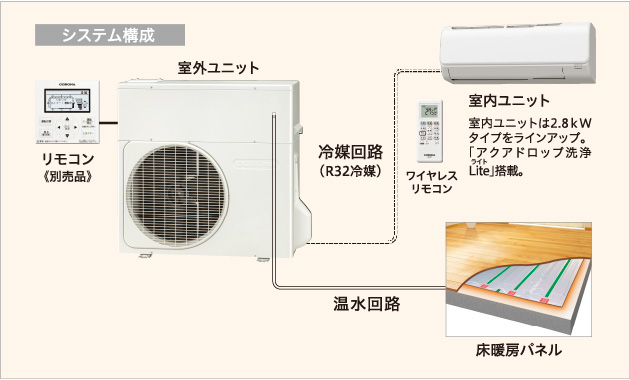

室外ユニット1台で、夏はエアコン冷房、冬は床暖房とエアコン暖房の連動運転が可能な冷暖房システムです。

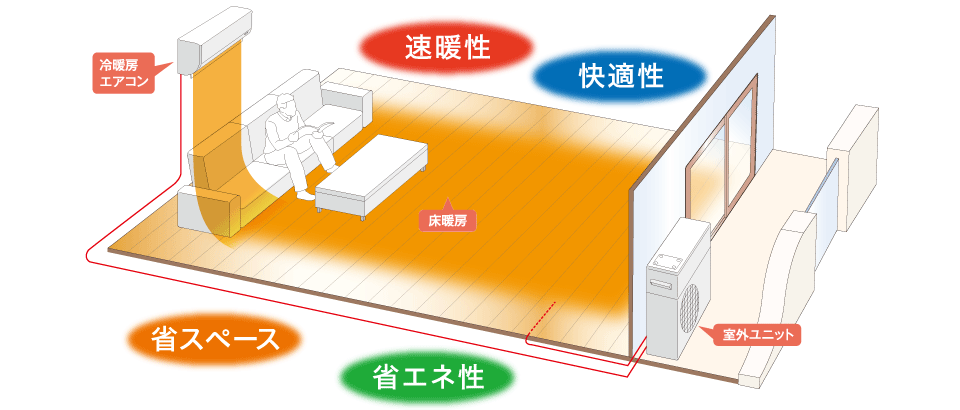

省スペース施工室外ユニット1台でエアコン冷暖房と床暖房が可能です。
室外機1台でエアコン冷暖房と温水床暖房を実現。ヘッダー関連の部材が不要の省施工タイプです。
半密閉配管タイプ
東北エリア以南で多く使われている方式でエアコン＋床暖房が対応可能なシステムです。

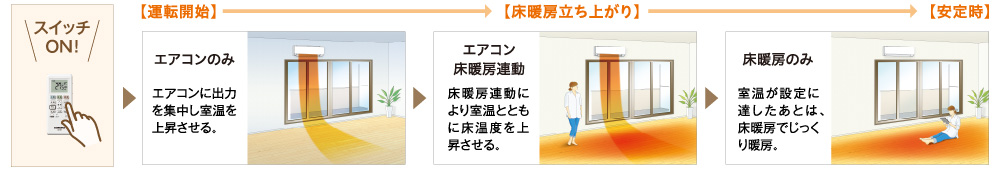

エアコン暖房と床暖房の連動運転で快適・省エネ。
コロナエコ暖クールエアコンは、温度ムラも少なく、すばやく快適な空間をワイヤレスリモコン一つでご提供します。

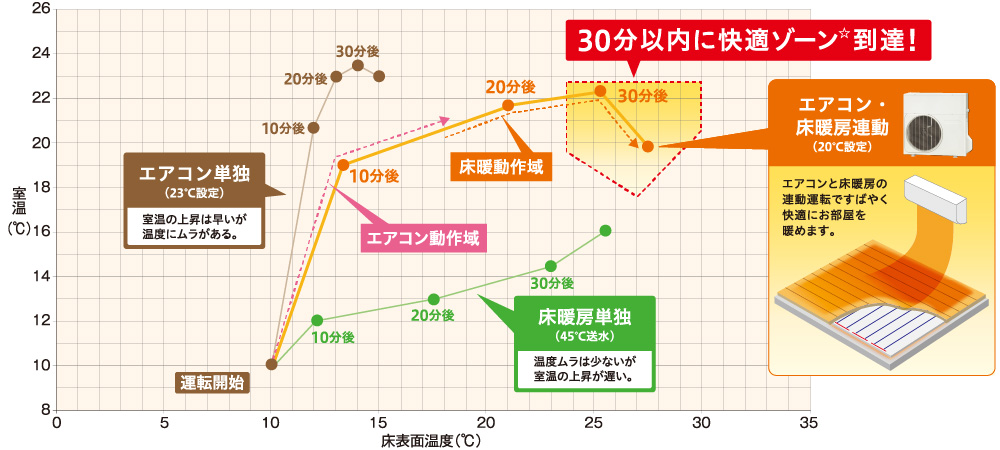

連動運転でお部屋をすばやくムラなく暖めます。
☆出典：空気調和・衛生工学会「床暖房のアメニティー評価に関する委員会」
※温度推移は、暖房を行う部屋の状況により異なります。
※試験条件：当社環境試験室（10畳）、パネル敷設率65％で測定、外気温7℃、室内温度、床表面温度10℃から運転開始。実使用時の室温分布は、使用環境、設置状況、運転状況、温度条件によって異なります。

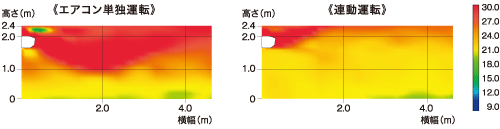

〈連動運転開始60分後の室温分布〉
エアコン単独運転、連動運転ともに部屋は十分暖まっているが、エアコン単独は、室内上部の温度が設定温度よりも大幅に高く、温度ムラが生じている。
〈試験条件〉
- 外気温2℃、室内温度、床表面温度10℃から運転開始
- 連動運転設定温度23℃
- エアコン単独運転設定温度23℃
- 実使用時の室温分布は、使用環境、設置状況、運転条件、温度条件により異なります。

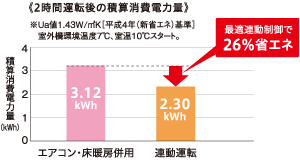

エアコンと床暖房を自動で連動させるため無駄がなく省エネ
〈試験条件〉
- 外気温7℃、室内温度、床表面温度10℃から運転開始
- 連動運転設定温度23℃
- エアコン・床暖房併用 エアコン設定温度23℃、床暖房レベル5
- 実使用時の室温分布は、使用環境、設置状況、運転条件、温度条件により異なります。
便利な機能満載の高機能エアコンです。
※1 CSH-B2800 当社環境試験室において、室内温度27℃、湿度60％、室外温度27℃にてアクアドロップ洗浄Liteで運転した場合の結露水発生量。この時の電気代は約20円/回がかかります。電力料金目安単価27円/kWh（税込）［平成26年4月改定］
★2022年3月現在。約1.5L/hの結露水を生成するために行う冷暖房制御において。
●室内温度が大きく変化するため、外出時などお部屋に人がいない時にご使用ください。約1ヵ月に1回程度行うことをおすすめします。
注）CSH-B2800において。室内温度、湿度、室外温度など、条件によって結露水が少なくなり、汚れが落ちにくい場合があります。

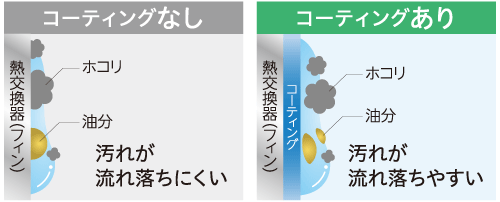

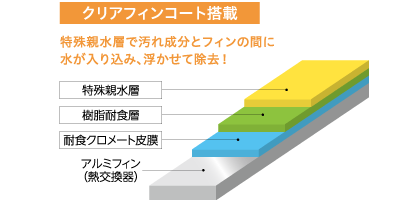

抗菌・防カビ※2仕様の熱交換器。その上汚れがつきにくく落ちやすい！
熱交換器アルミフィンに汚れが落ちやすい作用のある「クリアフィンコート」を採用。熱交換器に汚れがつきにくく、汚れが付着しても結露水で流れ落ちやすくなりました。
さらに、フィン表面に抗菌・防カビ※2処理をして、汚れに含まれる菌も抑制します。
※2［抗菌］試験機関名：一般財団法人ボーケン品質評価機構／試験方法：JISZ2801：2012定量試験（フィルム密着法）／試験番号：35021001887（29021001497-1）／試験結果：99％以上抑制／試験は2種類の菌で実施。［防カビ］試験機関名：一般財団法人ボーケン品質評価機構／試験方法：JISZ2911：2018定性試験（プラスチック製品の試験 方法A）／試験番号：35020006611（29020004729-1）／試験結果：肉眼及び顕微鏡下でかびの生育は認められない。
快適冷暖房 基本性能充実で使いやすい、ワイドな気流が心地よい。
ビッグルーバー ビッグルーバーがワイドな気流を送り出し、お部屋を快適にします。
足もと気流制御 暖房時、定期的に温風を下向きに吹き出し、足もとを温めます。
仕様表
- システム型式
- ERS-FA3028A
- 型式
- 室内ユニット : CSH-B2800
室外ユニット : ERB-HP3028A
- 温水回路方式
- 半密閉式
- 電源
- 単相100V 50／60Hz
- 受電方式
- 室内機コンセント
- 最大電流
- 20A
- エアコン
-
暖房性能 |
|
室内ユニット
CSH-B2800 |
室外ユニット
ERB-HP3028A |
| 定格暖房標準能力※1 |
3.6kW |
| 定格暖房低温能力※1 |
3.8kW |
| 暖房運転電流※1 |
8.2A |
| 定格暖房標準消費電力※1 |
0.765kW |
| 定格暖房低温消費電力※1 |
1.360kW |
| 運転音※6 |
51dB |
49dB |
冷房性能 |
|
室内ユニット
CSH-B2800 |
室外ユニット
ERB-HP3028A |
| 定格冷房能力※1 |
2.8kW |
| 冷房運転電流※1 |
6.2A |
| 定格冷房消費電力※1 |
0.580kW |
| 運転音※6 |
52dB |
49dB |
- 温水暖房
-
| 定格加熱能力※2 |
3.0kW |
| 加熱運転電流※2 |
8.1A |
| 定格加熱消費電力※2 |
0.750kW |
| 定格COP※3 |
4.00 |
| 安定時加熱能力※4 |
1.1kW |
| 安定時COP※5 |
4.05 |
| 運転音※6 |
44dB |
- 外形寸法（高さ×幅×奥行き）
- 室内ユニット（CSH-B2800） : 290×775×222mm
室外ユニット（ERB-HP3028A） : 756×780×278mm
- 質量
- 室内ユニット（CSH-B2800） :9kg
室外ユニット（ERB-HP3028A） : 46kg
- 冷媒配管接続径
- Ф6.35mm（液側）、Ф9.52mm（気体側）
- 循環液※7
- 循環液（不凍液）、防錆循環液（エコスタミナ）
- 本体保有水量
- 室外ユニット（ERB-HP3028A） : 1.2L
- 冷媒種
- R32
- 冷媒封入量
- 900g
- 仕向地
- 日本国内の平年の最低外気温が－15℃以上の地域
- 標準使用温度範囲※8
-
［エアコン冷房］室内21℃～32℃ 室外21℃～50℃
［エアコン暖房］室内28℃以下 室外24℃以下
［温水暖房］室内27℃以下 室外－15℃～24℃
- 海岸線からの距離
- 塩害地不可
- 循環液の注水
- 注水口カバーをはずし、シスターン上部のキャップをはずして注水
- 最大システム水量
- 15L
※1 ＪＩＳ Ｃ ９６１２：２０１３に基づいた数値です。
※2 外気温度７／６℃、往き温水温度４０℃、戻り温水温度２５℃、流量２．８Ｌ／ｍｉｎ、水使用時の性能値。（ＪＲＡ ４０７１に準拠）循環液使用時の能力は約６％低下、消費電力は約３％上昇します。
※3 エネルギー消費効率（定格ＣＯＰ）は、定格加熱能力で運転をしたときの単位消費電力あたりの加熱能力を表したものです。
※4 外気温度７／６℃、往き温水温度３５℃、戻り温水温度３０℃、流量３．１Ｌ／ｍｉｎ、水使用時の性能値。（ＪＲＡ ４０７１に準拠）循環液使用時の能力は約６％低下、消費電力は約３％上昇します。
※5 安定時エネルギー消費効率（安定時ＣＯＰ）は、一般社団法人 日本冷凍空調工業会の規格であるＪＲＡ ４０７１に基づき、消費者の使用実態を考慮した暖房効率を示すために、ある一定の条件※で運転した時の単位消費電力あたりの加熱能力を表したものです。※一定の条件とは加熱運転を続けて住宅の暖房負荷とつりあい安定運転している状況（定格能力の１／３で運転している状態）を想定したものです。
※6 運転音は、反響の少ない無響室で測定した数値です。実際に据え付けた状態で測定すると、周囲の騒音や反響等の影響を受け、表示数値より大きくなるのが普通です。
※7 指定循環液以外は使用できません。循環液（不凍液）は定期的に交換・補充が必要です。約３年を目安に入れ替えが必要になります。長寿命タイプは１０年となります。防錆循環液（エコスタミナ）は、凍結のおそれのある地域では使用しないでください。
※8 低外気温時は除霜のため、加熱能力が低下することがあります。
【配管工事】
- 冷媒配管側
-
| 接続配管 |
| 液側：φ6.35mm 気体側：φ9.52mm フレアジョイント方式 |
| 配管制約 |
最大高低差：10m 最大配管長：15m
※チャージレス10m。配管長が10mを超える場合は、1mにつき20g冷媒：R32を補充してください。 |
- 温水配管側
-
| 接続配管 |
| 架橋ポリエチレン管10Aまたは銅管φ9.52mm |
| 配管制約※9 |
|

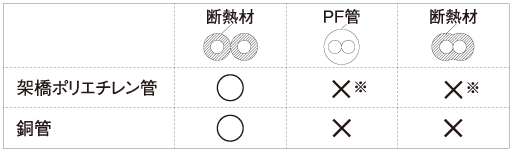

※配管は10mm以上の配管断熱材を使用すること。
|
※9 架橋ポリエチレン管に粘着テープ（ガムテープ、ビニールテープ）や塩ビ系樹脂（電源線、信号線）等を接触させないでください。架橋ポリエチレン管は直射日光に当たらないように施工・養生してください。配管内にはゴミ・異物などが入らないようにし、必ずシステム内を洗浄・漏れ検査後に機器を接続してください。
【電気工事】
- 室内ユニット電源線
- 〔室内ユニットー室外ユニット間〕 φ2.0mm VVF線 3芯
- アース
- φ1.6mm IV線
※感電事故防止のため室外ユニットにD種接地工事を行ってください。
- 信号線
- 〔室外ユニットーリモコン間〕
2芯無極：別売の信号線を使用
リモコン最大延長30m（0.3mm2）
