フロアパネル

暖房密閉式半密閉式
  • 特長
  • 製品情報
  • 対応機種
ラインアップも充実したフロアパネル。

小根太一体型銅配管パネル。
303mmピッチで釘打ち可能な小根太ゾーンを設けています。

充実のラインアップ。
1畳用から廊下用まで、全5種類のパネルをご用意しました。

持ち運びラクラク軽量パネル。
6kgと軽量なため持ち運びも簡単です。（1畳タイプ）

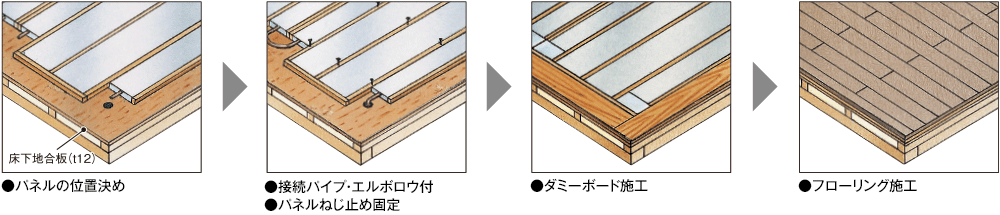

フロアパネル施工順序

フロアパネル施工順序

製品情報

■フロアパネル種類

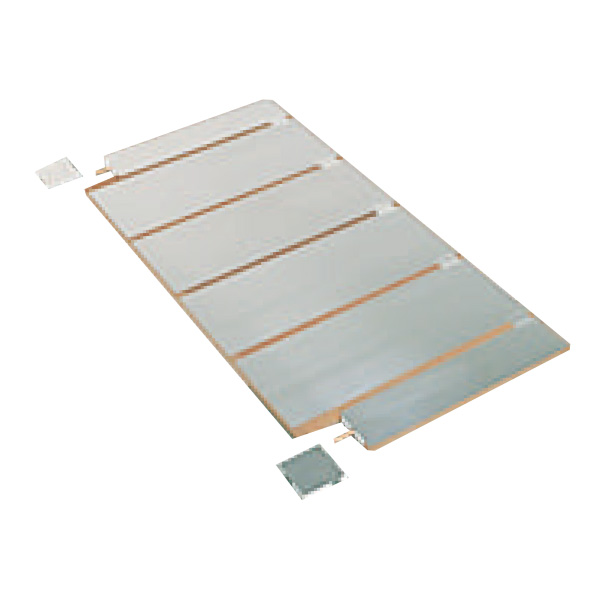

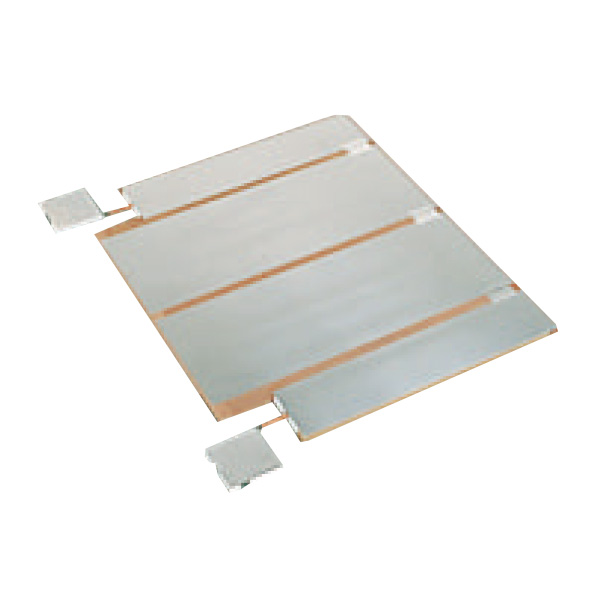

1畳用 長半畳用 半畳 1/4畳 廊下用
フロアパネル　1畳用 フロアパネル　長半畳用 フロアパネル　半畳 フロアパネル　1/4畳 フロアパネル　廊下用
幅×長さ×厚さ(mm) 909×1,600×t12 606×1,600×t12 909×750×t12 606×750×t12 1,515×750×t12
1枚梱包品 ― UP-K12X-LH 0910805
20,900円(税抜19,000円) 		UP-K12X-H 0910803
20,900円(税抜19,000円) 		UP-K12X-SH 0910807
19,800円(税抜18,000円) 		UP-K12X-R 0910809
25,300円(税抜23,000円)
2枚梱包品 UP-K12X-F(2) 0910801
50,600円(税抜46,000円) 		UP-K12X-LH(2) 0910806
41,800円(税抜38,000円) 		UP-K12X-H(2) 0910804 41,800円(税抜38,000円) UP-K12X-SH(2) 0910808 39,600円(税抜36,000円) UP-K12X-R(2) 0910810 50,600円(税抜46,000円)
3枚梱包品 UP-K12X-F(3) 0910802
75,900円(税抜69,000円) 		― ― ― ―
パネル固定ねじ必要本数（コースねじ・別売） 13本／枚 10本／枚 10本／枚 8本／枚 16本／枚

■フロアパネル用別売品

KX-1 0980624 KX-2 0980625 USC-15 0985873 USN-4CP 0980171
ストレート継手 コースねじ パネル接続エルボ Cベンドパイプ
フロアパネル用別売品　ストレート継手 フロアパネル用別売品　コースねじ フロアパネル用別売品　パネル接続エルボ フロアパネル用別売品　Cベンドパイプ
1個／set 1,000本／箱 1個／set 1個／set
660円(税抜600円) 5,280円(税抜4,800円) 550円(税抜500円) 660円(税抜600円)

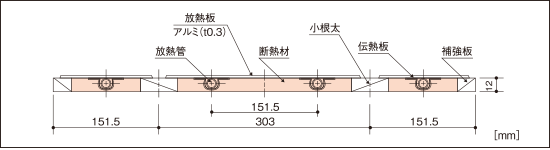

■構造図

構造図

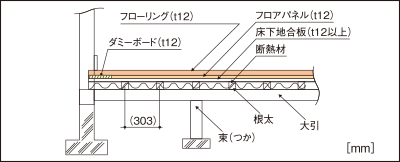

■設置図

設置図

■フロアパネル仕様

型式
 フロアパネル
UP-K12X-F UP-K12X-LH UP-K12X-H UP-K12X-SH UP-K12X-R
形状
 1畳用 長半畳用 半畳用 1/4畳用 廊下用
フロアパネル　1畳用 フロアパネル　長半畳用 フロアパネル　半畳用 フロアパネル　1/4畳用 フロアパネル　廊下用
外形寸法
長さ
（mm）
1,600 1,600 750 750 750
幅
（mm）
909 606 909 606 1,515
厚さ
（mm）
12
質量
（kg）
6.1 4.0 2.9 2.0 4.8
保有水量
（L）
0.54 0.36 0.25 0.16 0.42
標準流量
（L／min）
1.5
損失水頭
〈kPa〉
4.51 3.04 2.16 1.37 3.63
配管口径
（mm）
φ9.52
上面放熱能力
（kW／枚）〈kcal／h・枚〉
0.232〈200〉 0.157〈135〉 0.104〈90〉 0.069〈60〉 0.180〈155〉
使用流体
専用循環液・補充液
最高使用温度
（℃）
80
送湯管耐圧
〈kPa〉
981
荷重強度
なし
最大接続枚数
（枚）
6 8 12 18 6
パネル表面材
（枚）
アルミ板　t0.3
配管部材
（別売）
KX-1　USC-15
KX-2　USN-4CP
